屋面彩鋼夾芯板改造施工方案

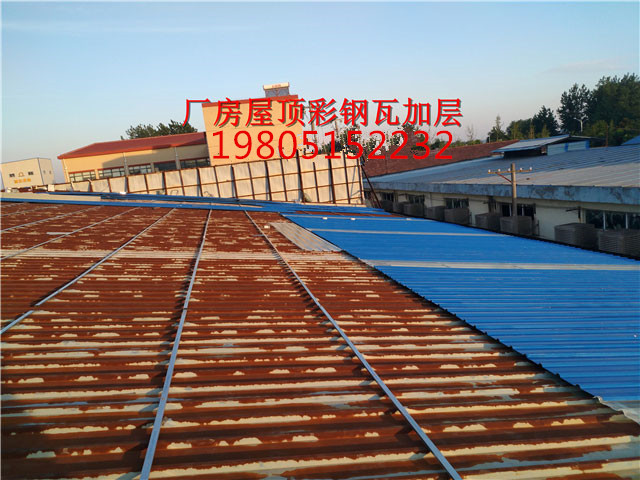

某廠房屋面彩鋼夾芯板使用多年，現已出現腐蝕老化滲水跡象。由于房屋面積較大，針對擬改造項目實際情況，分別從夾芯板性能參數對比、屋面夾芯板重量計算、屋面夾芯板施工三方面進行說明：
一、常用規格夾芯板性能、參數對比
屋面彩鋼夾芯板改造(更換)施工方案
根據以上對比參數，建議采取以下措施，選用輕型規格：
適當降低鋼板厚度，單層鋼板厚度不大于0.3mm；
適當降低芯板厚度，芯板厚度不大于75mm；
適當降低芯板容重，芯板容重不大于100kg/立方；
二、屋面夾芯板重量計算
1、根據常用規格聚苯乙烯夾芯板計算（面積600㎡、鋼板0.4mm、芯板100mm、容重35kg/立方）
聚苯乙烯夾芯板0.4mm+0.4mm鋼板重量
600㎡×3.14kg/㎡×2=3768 kg
聚苯乙烯夾芯板100mm芯材重量
600m2×0.1m×35kg/m3=2100 kg
聚苯乙烯夾芯板總重小計3768+2100=5868 kg
2、根據輕型規格巖棉夾芯板計算（面積600㎡、鋼板0.3mm、芯板75mm、容重100kg/m3）
巖棉夾芯板0.3mm+0.3mm鋼板重量
600㎡×2.355kg/㎡×2=2826 kg
巖棉夾芯板75mm芯材重量
600㎡×0.075m×100kg/m3=4500 kg
巖棉夾芯板總重小計2826+4500=7326 kg
3、經計算，輕型規格巖棉夾芯板與常用規格聚苯乙烯夾芯板的重量比值為 7326kg/5868kg≈1.25。常規房屋設計時，設計值與標準值的比例系數為1.3～1.35。即擬改造后的荷載未超過常規房屋設計時的設計值。
三、屋面夾芯板施工
1、施工準備
連接件：包括墻板固定夾、自攻螺釘、拉鉚釘、膨脹螺栓、壓蓋等；
密封材料：包括密封膠帶、密封條、泡沫堵頭、密封膠等；
機械：自攻鉆、射釘槍、切割機、電焊機等；
工具：螺絲刀、鉗子、鐵皮剪子、扳子、鋼鋸、錘子、鋼尺、笤帚、防護手套等。
2、操作工藝
預備工作：鋪釘夾芯板前，應將各項準備工作做完。核對檁條規格和鋪設尺寸：檢查檁條
鋪設的規格、間距、坡度是否符合結構設計要求。
配板：根據設計圖紙及現場實際屋面部分的尺寸繪制板塊排列圖，以此作為切割各種板塊的依據，將切割完畢的板塊按排列圖順序編號，以便于施工。
鋪釘彩鋼夾芯板：鋪板時應拉通線，做到縱橫對齊。長向(縱向)搭接應位于檁條處(搭接處應改用雙檁或檁條一側加焊通長角鋼)，兩塊板均應伸至支撐構件上，每塊板的支座長度大
于等于50mm。屋面板從檐口一端開始，往另一端和屋脊方向同時鋪設；鋪設時，用墻板固定夾將屋面板與墻進行固定，每塊屋面板兩端的支撐處要用自攻螺釘與檁條固定：縱向連接時，問距小于或等350mm，并且每塊板與同一根檁條及墻梁的連接不得少于3個點，非縱向連接時不得少于2個點；在屋脊、檐口處的連接點宜適當加密。鉆孔時，應垂直地將屋面板與檁條一起鉆透，固定螺栓時，應先墊好防水密封墊圈，并套上橡膠墊板和不銹鋼壓蓋后用力擰緊；鋪板時，用拉鉚釘將板與板進行連接，問距一般為100mm～500mm。兩塊板的
長向搭接縫處應放置一條通長的密封條，端頭應放置兩條密封條，密封條應連續不得間斷。夾芯板材應采用帶防水墊圈的鍍鋅螺栓固定，固定點應設在波峰 上，所有外漏的螺釘均應涂密封材料保護。板鋪設后，兩塊板的長向(縱向)搭接處還應用拉鉚釘連接，所用拉鉚釘均用硅酮密封膠密封，并用金屬或塑料壓蓋保護；
3、質量標準
夾芯板材的安裝應平整，同標高的相鄰兩塊板宜順風(常年最大風向)搭接；上下兩排板的
搭接長度應根據板型和屋面坡度而定，一般不應小于200mm；夾芯板的固定方法應正確，密封完整；檢驗方法：觀察和尺量。夾芯板的排水坡度應符合設計要求；檢驗方法：尺量。夾芯板材屋面的檐口線和泛水線應順直，無起伏現象。檢驗方法：水準儀、拉線檢查。
4、成品保護
施工屋面板時，防止造成屋面外層鋼板劃痕；屋面施工中應及時清理雜物，不得有雜物堵塞水落口、斜溝等；屋面施工時不得污染墻面及其他已施工完的成品；彩鋼夾芯板堆放場地應平坦、堅實，且便于排除地面水。堆放時應分層，沿長度方向加放墊木。人工搬運時不得搬搭接鋼板處，機械吊運應采用專用吊具。
5、應注意的質量問題
施工時應使板材固定牢固，節點部位必須嚴格按照設計要求施工，保證接槎嚴密，螺栓應擰緊。板間密封條應連續，拉鉚釘和搭接口必須用密封條封嚴，接縫嚴密，以防止屋面板出現滲漏水現象；施工時應掛線，板隨線走，保證檐口平直，出檐一致；天溝和斜溝表面平整，坡度均勻一致，并符合設計要求；屋面要平整，上下瓦楞吻合，搭接長度要符合要求，避免檐口不直、表面平整度差；屋面板施工時需設置坡度標高控制點，鋪板時做到坡度準確，保證排水流暢。
6、安全文明措施
安全操作要求
安裝屋面板時，所使用的梯子必須穩固可靠。當風力超過四級以上時，應停止屋面作業；電器設備及線路要保證用電安全，電動工具和設備應在空載情況下啟動，操作人員應佩戴絕緣手套，穿絕緣膠鞋；施工現場的材料保管應依據材料性能采取必要的防雨、防潮、防曬、防凍、防火等措施；操作人員必須戴安全帽，邊緣作業必須系好安全帶。操作人員應戴相應的防護用品；嚴禁自屋面直接向下拋撒建筑垃圾；施工中產生的廢料訊息工期應及時回收，分類處理，防止污染環境。
